目前，在鋼鐵工業(yè)，生產(chǎn)工藝的改進(jìn)，冶煉技術(shù)的提高，都離不開化學(xué)成分分析方法的改進(jìn)和配合，要想提高產(chǎn)品質(zhì)量，必須要有先進(jìn)的檢測手段和科學(xué)的測試手段。

光譜儀簡介

SPCETRO LAB S 直讀光譜儀工作原理：利用光源來激發(fā)樣品，使樣品中的的元素發(fā)出特征譜線；利用光電轉(zhuǎn)換器進(jìn)行光電轉(zhuǎn)換，由積分電容貯存再由測量系統(tǒng)進(jìn)行測量，最后計算機(jī)進(jìn)行數(shù)據(jù)處理。

儀器和測試條件

SPCETRO LAB S 直讀光譜儀
磨樣機(jī)：砂紙粒度為46#
氬氣流量：250L/h
氬氣純度：99.99%
溫度：20-20℃
濕度：40-60%

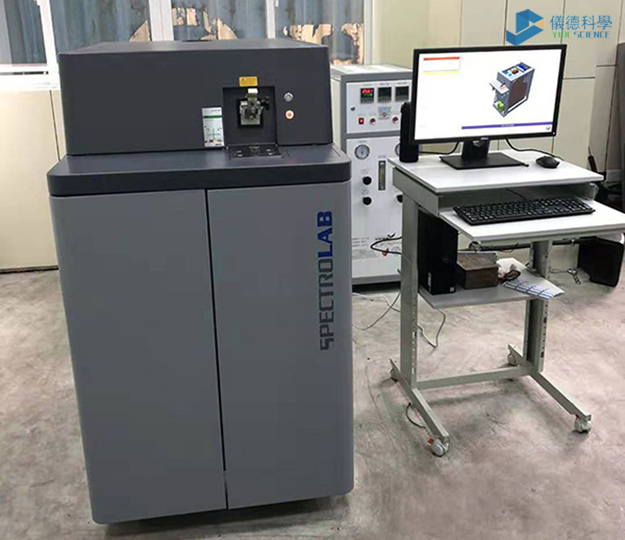

（SPCETRO LAB 直讀光譜儀）

工作曲線的繪制

SPCETRO 公司在儀器出廠前已根據(jù)用戶要求制作了一系列的標(biāo)準(zhǔn)曲線，在使用過程中用戶發(fā)現(xiàn)由于其校正范圍廣，線性并不太好。以C元素為例，C元素校正范圍為0.001-1.5，縱觀整個曲線總體趨勢良好。但如局限在0.001-0.7%的范圍內(nèi)就會發(fā)現(xiàn)點子的離散型大，相對誤差和最大誤差都很大，且進(jìn)口標(biāo)準(zhǔn)化試樣比國產(chǎn)標(biāo)鋼又貴，不容易購買。于是用戶在減少投資，提高分析準(zhǔn)確度的基礎(chǔ)上，用國產(chǎn)標(biāo)鋼自行制作了一條適合生產(chǎn)需要的工作曲線，C元素的校正范圍在0.034-0.658%完全適合我廠生產(chǎn)的中、低合金鋼。所作的曲線線性很好，是切實的、有效的。

樣品測試

以低合金鋼為例，選擇儀器的中、低合金鋼測試程序，用標(biāo)鋼進(jìn)行工作曲線標(biāo)準(zhǔn)化、用控制試樣作類型標(biāo)準(zhǔn)化，完成后即可測試試樣。

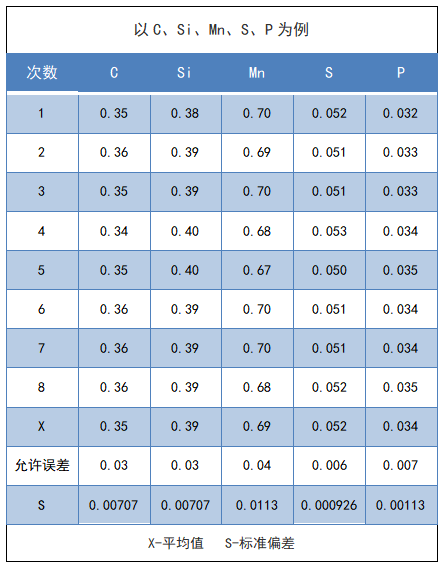

下面是一組測試數(shù)據(jù)：

上表中測試試樣為GSBH 40068-93中低合金鋼光譜用標(biāo)準(zhǔn)樣品。其中C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.052%、0.034%。從上表中可以看出，光譜測定結(jié)果是穩(wěn)定、可靠，能滿足爐前分析的需要。

結(jié)論

1.直讀光譜儀分析與化學(xué)分析相比，具有明顯的優(yōu)點：自動化程序高，分析速度快，操作簡便，減輕了勞動強(qiáng)度，提高了勞動生產(chǎn)力，節(jié)約了電力。
2.由樣品測試列表中可以看出光譜分析的準(zhǔn)確度高、分析結(jié)果正確可靠，符合國標(biāo)4336-86的要求。
3.所取試樣質(zhì)量直接影響分析結(jié)果的準(zhǔn)確度，試樣不得有砂眼、氣孔、裂紋等。試樣制備表面要紋路清晰，不得玷污。
4.用國產(chǎn)標(biāo)鋼替代進(jìn)口標(biāo)準(zhǔn)化試樣制作的工作曲線，線性很好，能滿足我廠中、低合金鋼測試的要求，是切實可行。
5.再次開機(jī)前，最少要穩(wěn)定2小時。氬氣沖洗要時間長一些，將殘留在火花內(nèi)的氧氣全部驅(qū)趕出來。等儀器穩(wěn)定后，多次激發(fā)廢掉，直至平行測定結(jié)果穩(wěn)定，激發(fā)斑點正常后才能進(jìn)行試樣測試。

本文來源SPECTRO光譜分析論文集
