什么是D2模具鋼?
D2模具鋼是高耐磨性、微變形冷作模具鋼,作為一種風(fēng)硬工具鋼,D2模具鋼含碳量高達(dá)1.5%,含鉻量高達(dá)11.5%,經(jīng)熱處理硬度可達(dá)60HRC,常用來(lái)制造截面大、形狀復(fù)雜、經(jīng)受沖擊力大、要求耐磨性高的冷作模具鋼,如硅鋼片沖模、冷切剪刀、切邊模等。
D2模具鋼硬度
D2模具鋼屬于高耐磨微變形冷作模具鋼,含碳量高達(dá)1.5%,含鉻量11.5%,D2冷作合金工具鋼可用來(lái)制造截面大、形狀復(fù)雜、經(jīng)受沖擊力大、要求耐磨性高的冷作模具,如硅鋼片沖模、冷切剪刀、切邊模、五金沖壓模、拉伸模、不銹鋼片沖裁模、高硬度沖裁模、搓絲模、 五金零件制作和機(jī)械制造等。
D2模具鋼退火時(shí)的硬度為,≤255HB;
D2模具鋼淬火時(shí)的硬度為,≥59HRC。
D2模具鋼特點(diǎn)
高耐磨性,加工性好,熱處理尺寸穩(wěn)定,可真空熱處理至HRC60°-62°
具有優(yōu)良的機(jī)械加工型
淬硬時(shí),尺寸穩(wěn)定性好
淬硬和回火后,高的表面硬度與機(jī)體韌性能夠達(dá)到良好配合
D2模具鋼加工處理工藝
淬火注意事項(xiàng)
淬火后應(yīng)及時(shí)回火,防止開裂,并要防止表面脫碳,量規(guī)及高精度模具應(yīng)進(jìn)行深冷處理(-70℃),并采用高溫回火,減少工件變形,高溫回火溫度500~560℃,硬度大于58HRC
熱處理規(guī)范
淬火,820±15℃預(yù)熱
1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱,保溫10~20min,空冷,200±6℃回火
去應(yīng)力退火
工件粗加工后,加熱至600~650℃,保溫2小時(shí),隨爐冷卻到500℃,出爐空冷
淬火
工件緩慢升溫到600℃,保溫20分鐘進(jìn)行第一次預(yù)熱,均溫后升至850℃,再保溫30min進(jìn)行第二次預(yù)熱,最后升溫到1020~1040℃,保溫25~40min,出爐空冷。
回火
淬火后應(yīng)立即回火,并回火至少兩次,每次保溫時(shí)間不低于2h
D2模具鋼的應(yīng)用
用于冰箱壓縮機(jī)后罩拉深模具,五金沖壓模,拉伸模,不銹鋼片沖裁模,高硬度沖裁模,剪切刀模,搓絲模,五金零件制作,機(jī)械制造等。
為提高D2冷作模具扁鋼軋材的使用壽命, 可采用添加稀土的方法,從而使鋼的耐磨性和沖擊韌度得到改善,最后達(dá)到提高圓模具扁鋼軋材使用壽命的目的。
用D2鋼制造的滾絲輪、離臺(tái)調(diào)板冷沖模,與Cr12MoV鋼相比可提高使用壽命5~6倍。
運(yùn)用手持式光譜儀對(duì)D2模具鋼檢測(cè)
D2合金具鋼屬于美國(guó)進(jìn)口的高耐磨微變形冷作模具鋼,采用了真空電弧專利技術(shù)熔煉,含碳量高達(dá)1.5%,含鉻量11.5%。
D2冷作合金工具鋼可用來(lái)制造截面大、形狀復(fù)雜、經(jīng)受沖擊力大、要求耐磨性高的冷作模具,如硅鋼片沖模、冷切剪刀、切邊模、五金沖壓模、拉伸模、不銹鋼片沖裁模、高硬度沖裁模、搓絲模、五金零件制作和機(jī)械制造等。
其特點(diǎn)是具有高的耐磨性、淬透性、微變形、高熱穩(wěn)定性、高抗彎強(qiáng)度,D2合金具鋼僅次于高速鋼,是沖模、冷鐓模等的重要材料。

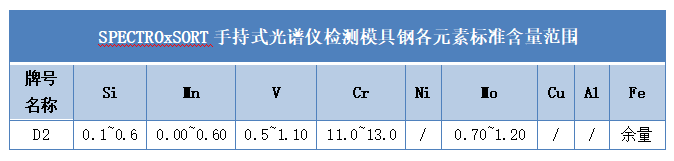

(D2模具鋼成分)
德國(guó)斯派克手持式X熒光光譜儀,手持式光譜儀能夠快速對(duì)金屬材料牌號(hào)進(jìn)行鑒別,金屬分析速度快,時(shí)間短,分析精準(zhǔn)度高。
(SPECTROxSORT手持式光譜儀)
運(yùn)用斯派克手持式光譜儀可對(duì)D2模具鋼金屬成分進(jìn)行分析,檢測(cè)金屬元素,SPECTROxSORT可以在區(qū)區(qū)兩秒的分析時(shí)間內(nèi)給出金屬牌號(hào)以及實(shí)驗(yàn)室級(jí)的材料化學(xué)組成分析結(jié)果。而對(duì)于復(fù)雜基體分析如環(huán)境監(jiān)測(cè)分析,xSORT無(wú)需復(fù)雜的樣品前處理,即可取得同類設(shè)備無(wú)法取得的低的元素檢測(cè)下限。
此外,斯派克光譜儀還能滿足多種金屬基體材料以及土壤、塑膠、礦石等多種復(fù)雜材料的光譜化學(xué)成分分析需要。
