高速鋼是一種具有高硬度、高耐磨性和高耐熱性的工具鋼,又稱高速工具鋼或鋒鋼,俗稱白鋼。高速鋼是美國(guó)的f.w.泰勒和m.懷特于1898年創(chuàng)制的。高速鋼的工藝性能好,強(qiáng)度和韌性配合好,因此主要用來(lái)制造復(fù)雜的薄刃和耐沖擊的金屬切削*具,也可制造高溫軸承和冷擠壓模具等。除用熔煉方法生產(chǎn)的高速鋼外,20世紀(jì)60年代以后又出現(xiàn)了粉末冶金高速鋼,它的優(yōu)點(diǎn)是避免了熔煉法生產(chǎn)所造成的碳化物偏析而引起機(jī)械性能降低和熱處理變形。
落地式火花直讀
光譜儀MAXx,測(cè)定固體樣品中多元素含量時(shí)非常方便而快速,樣品激發(fā)時(shí)間短,耗氬量少。本文利用直讀光譜儀SPECTROMAXx測(cè)定高速工具鋼中硅、錳、磷、硫、絡(luò)、釩、鎳、鎢和鉬。
1.實(shí)驗(yàn)部分
1.1儀器
落地式火花直讀光譜儀MAXx

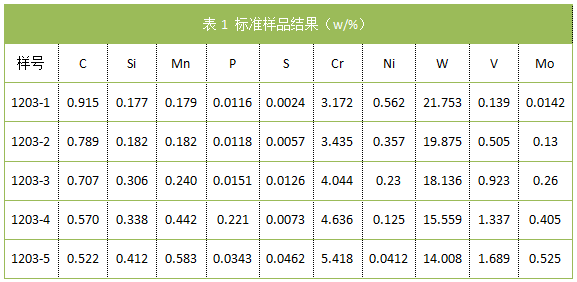

1.2工作曲線繪制 將五個(gè)同廠家的高速工具鋼標(biāo)準(zhǔn)樣在砂輪或磨床上磨平打光,任取一標(biāo)準(zhǔn)樣分別作預(yù)燃曲線和曝光曲線,以確定試樣的最佳分折參數(shù)。通過(guò)測(cè)定其最佳分析參數(shù)為:沖洗2s,預(yù)燃7s,曝光7s。然后將五個(gè)標(biāo)樣依次激發(fā),測(cè)定各元素的譜線相對(duì)強(qiáng)度,利用軟件分析程序,對(duì)譜線進(jìn)行基體校正和干擾校正,儀器自動(dòng)繪制工作曲線。高速工具鋼標(biāo)準(zhǔn)樣品結(jié)果見(jiàn)表1。
2.結(jié)果與討論
方法的準(zhǔn)確度和精密度與分析結(jié)果

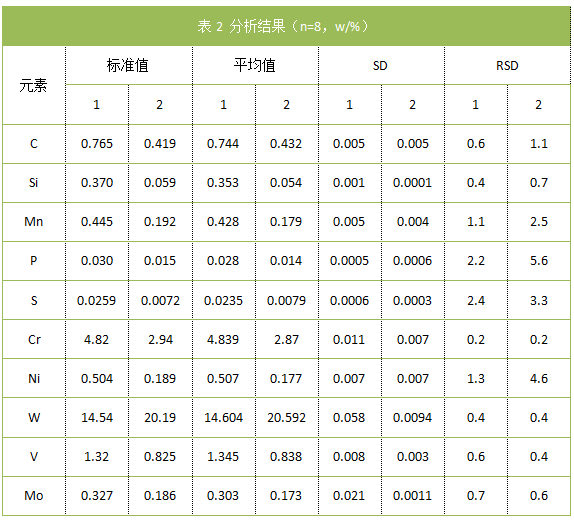

我們利用已校好的工作曲線對(duì)試樣BHG80-5、BHG80-6高速工具鋼進(jìn)行分析,其處理結(jié)果見(jiàn)表2,其相對(duì)誤差與相對(duì)標(biāo)準(zhǔn)偏差(RSD)均小于規(guī)定的允許值,結(jié)果表明方法的準(zhǔn)確度和精密度較好。
3.結(jié)論 落地式火花直讀光譜儀MAXx,測(cè)定固體樣品中多元素含量時(shí)非常方便而快速,樣品激發(fā)時(shí)間短,耗氬量少。以鐵元素做內(nèi)標(biāo),對(duì)譜線進(jìn)行基體和干擾校正,所得分析結(jié)果基本和標(biāo)準(zhǔn)值一致。
