在鋼鐵工業(yè)中，生產(chǎn)工藝的改進(jìn)和冶煉技術(shù)的提高，都離不開化學(xué)成分分析方法的改進(jìn)和配合，要是想要提高產(chǎn)品質(zhì)量，那就需要有先進(jìn)的檢測(cè)手段和科學(xué)的測(cè)試手段。SPCETRO LAB直讀光譜儀應(yīng)用于鋼鐵及有色金屬等材料的元素含量分析，可快速、精確、穩(wěn)定、可靠的檢測(cè)幾十種元素，滿足企業(yè)、工廠、科研等多方面的要求，是生產(chǎn)優(yōu)質(zhì)金屬產(chǎn)品的必備工具。

實(shí)驗(yàn)部分

一、儀器和測(cè)試條件

1. 分析儀器：SPCETRO LAB直讀光譜儀

2. 標(biāo)準(zhǔn)樣品：GSBH 40068 -93低合金鋼

3.氬氣流量:250L/h

4.氬氣純度：99.99%

5.溫度：20-25℃

6.濕度:40-60%

二、取樣

  主要以治煉低合金鋼和高鉻鑄鐵為主。爐前分析要求速度快,剛?cè)〉脑嚇颖仨毤崩浜筮M(jìn)行分析。高鉻鑄鐵含 C、Cr量高,材質(zhì)脆,急冷時(shí)易產(chǎn)生裂紋甚至從試樣中間斷開,出現(xiàn)裂紋后,易將水灌進(jìn)去,直接影響測(cè)試結(jié)果的準(zhǔn)確度。冷卻方法可以用風(fēng)冷和水冷,考慮到操作的簡(jiǎn)易性和冷卻時(shí)間的長(zhǎng)短,我們采取水冷的方式。水冷可分流水冷卻和靜水冷卻。通過多次冷卻試驗(yàn)表明:樣品直接在流水中冷卻,極易產(chǎn)生裂紋,所以我們選取在靜水中冷卻的方法，并且在冷卻試樣時(shí)，不能一次性地完成冷卻過程。也就是說:不能把試樣放進(jìn)水里一直到冷卻后再拿出來,在冷卻時(shí)要不斷重復(fù)地、快速地將試樣從靜水中拿出來再放進(jìn)去。這樣,冷卻的試樣基本不產(chǎn)生裂紋。

三、樣品測(cè)試

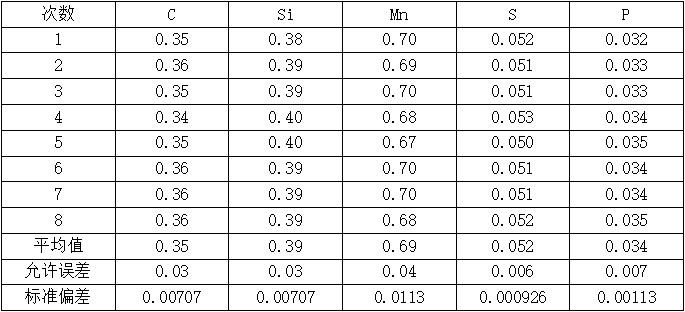

上表中測(cè)試試樣為 GSBH 40068 -93 中低合金鋼光譜用標(biāo)準(zhǔn)樣品。其中 C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.52%、0.034%。從上表中可以看出,光譜測(cè)定結(jié)果是穩(wěn)定、可靠,能滿足爐前分析的需要。

四、結(jié)論

（1）直讀光譜分析與化學(xué)分析相比,具有明顯的優(yōu)點(diǎn):

自動(dòng)化程序高,分析速度快,操作簡(jiǎn)便,減輕了勞動(dòng)強(qiáng)度,提高了勞動(dòng)生產(chǎn)力,節(jié)約了電力。

（2）由樣品測(cè)試列表中可以看出斯派克LAB直讀光譜儀光譜分析的準(zhǔn)確度高、分析結(jié)果準(zhǔn)確可靠,符合國(guó)標(biāo)4336-86的要求。

（3）所取試樣質(zhì)量直接影響分析結(jié)果的準(zhǔn)確度,試樣不得有砂眼、氣孔、裂紋等。試樣制備表面要紋路清晰,不得沾污。

（4）試樣制作的工作曲線,線性很好,能滿足工作中、低合金鋼測(cè)試的要求。

（5）再次開機(jī)前,最少要穩(wěn)定 2 小時(shí)。氬氣沖洗要時(shí)間長(zhǎng)一些,將殘留在火花臺(tái)內(nèi)的氧氣全部驅(qū)趕出來。等儀器穩(wěn)定后,多次激發(fā)廢掉,直至平行測(cè)定結(jié)果穩(wěn)定,激發(fā)斑點(diǎn)正常后才能進(jìn)行試樣測(cè)試。
