波長色散X熒光光譜儀故障如何處理？專業人士都這樣做

返回列表 來源：儀德發布日期： 2020.10.10

廣州儀德精密科學儀器股份有限公司專業代理日本理學ZSXPrimusⅡ型波長色散X熒光光譜儀，今天分享ZSX PrimusⅡ波長色散X熒光光譜儀在使用過程中頻繁出現X射線發生器發生異常狀態故障現象及故障處理，其錯誤級別:失敗，出錯部位:X射線發生器，錯誤內容:X射線發生器異常狀態，錯誤代碼:23。

錯誤頁面

（網絡圖片）

故障處理

1、首先排除光管散熱差造成的故障。清潔二次水(內循環水)過濾器濾芯，恢復后，流量有所改善(3.75L/min-3.80L/min)，但是故障依然。

2、補足二次水(內循環水)水箱，并調節其水壓由0.32MPa-0.35MPa，其流量也由3.80L/min-3.95L/min，故障依然。

3、懷疑X射線發生器(以下簡稱:XG)故障。仔細觀察，當正常時，XG的Intlk OK燈綠燈亮，Ready綠燈亮，CPURUN綠燈閃爍，X-ray紅燈亮，XG的其他燈不亮；當出故障時，F(xiàn)eedback Err指示燈紅亮，并報警，時有時無。按照XG測試要求，拔出陽極高壓電纜和斷開光管燈絲接頭，在XG發生器的MHPS CPU1 PCB板的SW1的第8個開關置on位，并把MHPS CONTROL PCB板上TP35與TP27短接，測試其反饋輸出是否正常，用萬用表監測XG上的kVMF(+)(注:MF——測量反饋電壓 )與ACOM(-)，當輸出20kV時，kVMF與ACOM間值為2V，當輸出30kV時，其值為3V，當輸出40kV時，其值為4V，下表結果表明XG正常；測試XG是否正常，設置功率為40kV 10mA，工作6小時，XG正常測試結果說明XG沒有問題。

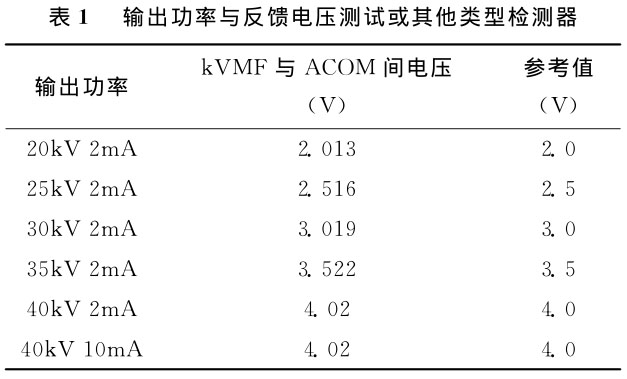

輸出功率與反饋電壓測試或其他類型檢測器

4、懷疑光管漏電，絕緣性能不良。清潔光管和陽極高壓電纜頭，重新均勻地涂上專用絕緣膏(KS-64 Shin-Etsu Silicone oil Compound)，防潮，絕緣用，恢復，測試，儀器在功率為20kV2mA下連續工作20小時，未出現故障，再測試，儀器在功率50kV 50mA模式下連續工作48小時，未出現該故障，儀器修復，至今未曾出現過該故障。

原因分析

綜上所述，該故障是由陽極電纜頭上的KS-64絕緣膏吸潮后，使絕緣性能變差后造成儀器XG保護動作。
