隨著鑄造企業的需求,全譜直讀光譜儀的體積變小,增加基體和通道方便,精度也能滿足大多數客戶需求等優點。目前市面上的全譜直讀光譜儀主要有充氬型和真空型兩種,對于直讀光譜儀的采購,很多用戶都有個疑惑,到底是真空型的好,還是充氬氣的好?
解答前先科普下
全譜直讀光譜儀為何要充氬氣和抽真空。直讀光譜儀在分析某些金屬材料時(如鑄鐵。不銹鋼、低合金鋼、銅合金等),需要檢測C、P、S、B、As、N等非金屬元素。這些元素最佳光譜線均在真空紫外波段,而空氣中的氧氣、氮?dú)?、水蒸氣等會對紫外區譜線產生強烈的吸收,使光譜儀能夠測量到的紫外光譜強度急劇減弱,進而影響被測元素的準確性及穩定性。所以必須在非空氣狀態下,才能實現較為穩定地紫外區元素檢測結果。
目前主要有兩種方式可以實現真空紫外波段的非空氣狀態:1.光室抽真空方式;2.光室充氬氣方式。單純從紫外光傳輸看,兩種方式都能很好的實現C、P、S、B、As、N等元素的測量,這兩種代表了不同光譜儀廠家的技術路線,下面就兩種技術的工作原理詳細地為大家講解一下。
第一種,抽真空方式。這種方式是利用真空泵把光室中的空氣抽出,使光室內部形成真空的狀態,從而實現紫外區元素的測量。抽真空方式的光學系統由光室、真空泵、電磁閥、光學器件、電器部分組成,此類光譜儀的光室相對較大,光柵和光學檢測元件都放置在光室內,由于抽真空會造成負壓,所以抽真空的光室,壁厚比較厚,并有加強筋,以防止光室形變。目前國產全譜直讀光譜儀大部分采用抽真空設計。
光譜儀抽真空技術相對比較成熟,但是由于增加了真空系統,成本相對于充氬方式要高一些。抽真空可能出現以下問題:1、由于光室的抗壓強度不夠而使光室發生形變,導致數據穩定性不好;2、部分廠家為降低成本沒有配置壓差閥,導致油氣倒吸進入光室,造成光室污染;3、真空泵長時間工作可能出現故障,需要維護或者更換。
第二種,沖氬氣方式。這種方式是用惰性氣體(一般為氬氣)充入光室,將光室中的空氣排出,從而達到紫外區元素的最佳分析狀態。充氬方式的光學系統由光室、氣路系統、光學器件、電器部分組成。充氬氣不需要機械泵,且光室與外界壓差基本可以忽略所以對光室的抗壓強度要求也沒有那么高。由于光柵和檢測器可以外置,所以光室相對抽真空型的要小很多,同樣焦距的儀器,充氬型要比真空型體積小,重量也輕一些。
充氬型直讀光譜儀德有點很多,但是相比真空型,也有一些缺點:1、由于要對光室充氬氣,所以氬氣消耗量會相對大一些;2、如果充入的氬氣純度不夠,還會造成光室污染。
目前進口主流品牌的全譜光譜儀由于其技術成熟,同時也為了節約成本,大多采用充氬氣方式。

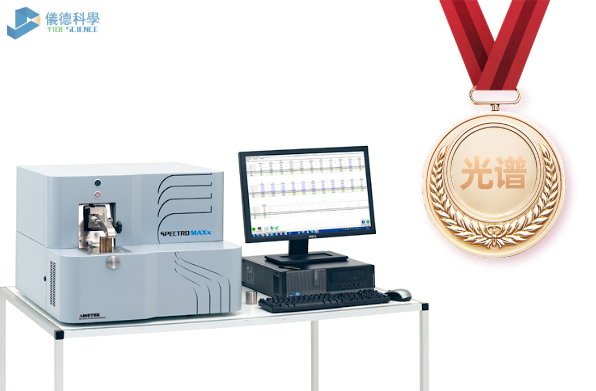

(德國斯派克臺式火花直讀光譜儀)
