儀德公司專業(yè)研發(fā)生產(chǎn)實驗室樣品前處理設備，以“做好用的科學儀器”為宗旨服務社會，儀德?lián)碛兄鴮I(yè)的研發(fā)團隊、銷售團隊、售后團隊于一體化的專業(yè)服務。在樣品消解方面有著專業(yè)的知識、設備及消解配套方案，方便廣大用戶實驗，提高實驗工作效率。

在消解金屬樣品中使用較為廣泛的酸（試劑）是HNO3、HCl、HF、HClO4、H2O2等，這些試劑在濕法消解中使用的最多，各大酸體系都有著國家消解標準，但然不同的酸體系搭配對樣品的消解都有不同的效果，消解過程還可以選擇如： 實驗電熱板、 全自動石墨消解儀等設備，總之用戶可以結合自身的實驗條件選擇合適的體系及設備。

一、金屬樣品消解過程常用的酸有哪些？

1、HNO3硝酸(比重1.42，70%水溶液，w/w)
在常壓下的沸點為120℃。在0.5MPa下，溫度可達176℃，它的氧化電位顯著增大，氧化性增強。能對無機物及有機物進行氧化作用。金屬和合金可用硝酸氧化為相應的硝酸鹽，這些硝酸鹽通常易溶于水。部分金屬元素，如Au、Pt、Nb、Ta、Zr不被溶解。Al和Cr不易被溶解。硝酸可溶解大部分的硫化物。
硝酸消化的主要有機樣品有：飲料、植物、廢水、聚合物等。

2、HCl鹽酸(1.19，37%)，沸點110℃
HCl不屬于氧化劑，通常不用來消解有機物。HCl在高壓與較高溫度下可與許多硅酸鹽及一些難溶氧化物、硫酸鹽、氟化物作用，生成可溶性鹽。許多碳酸鹽、氫氧化物、磷酸鹽、硼酸鹽和各種硫化物都能被鹽酸溶解。
圖2

3、HClO4高氯酸(72%)，沸點130℃
是一種強氧化劑，能徹底分解有機物。但高氯酸直接與有機物接觸會發(fā)生爆炸，因此，通常都與硝酸組合使用?；蛳燃尤際N03反應一段時間后再加入HC104。HC104大都在常壓下的預處理時使用，較少用于密閉消解中，要慎重使用。

4、H2O2雙氧水(30%)，沸點107℃
過氧化氫的氧化能力隨介質的酸度增加而增加。H202分解產(chǎn)生的高能態(tài)活性氧對有機物質的破壞特別有利。使用時通常先加HN03預處理后再加入H2O2。

5、HF氫氟酸(38.3%)，沸點112℃
在密閉容器中達180℃，會產(chǎn)生約0.8Mpa的分壓，能有效地使硅酸鹽變成可揮發(fā)的SiF4，而留下其他要測量的元素。
少量HF與其他酸相結合使用，可有效地防止樣品中待測元素形成硅酸鹽。

6、HPO4磷酸(1.71，85%)，沸點158℃
磷酸有較低的蒸氣壓，在0.8MPa時溫度可達240℃。熱HP04適用于消解那些用HCl消解時會使某些特定痕量組分揮發(fā)損失的鐵基合金,磷酸還可溶解鉻礦、氧化鐵礦、鋁爐渣等。
在消解時，常常采用兩種或兩種以上的酸組合(混合)使用，消解效果更好。常使用的混合酸有以下幾種：

6.1、王水，HCl:HNO3=3:1v/v
王水需現(xiàn)配現(xiàn)用。王水可用來溶解許多金屬和合金，其中包括鋼、高溫合金鋼、鋁合金、銻、鉻和鉑族金屬等。植物體與廢水也常使用它來進行消化。王水可從硅酸鹽基質中酸洗出部分金屬，但無法有效的加以完全溶解。除王水外，硝酸和鹽酸還常以另外的比例混合在一起使用,所謂的勒福特(Lefort)王水，也叫逆王水，是三份硝酸與一份鹽酸的混合物。
可用來溶解氧化硫和黃鐵礦。

6.2、HN03:H2S04,常用的比例為1:1(v/)
這種混酸的最高溫度僅比單純HN03時的最高溫度高10℃左右。高溫條件下，易于形成硫酸鹽絡合物，還具有脫水和氧化的性質。通常在完成最初的消化后，可加入H2O2以完成消化。但是，只有當液量減少且冒S02氣體后才能添加H202。用它消解的樣品有：聚合物、脂肪及有機物質。

6.3、HN03:HF，常用比例為5：1(v/v)
用其他方法很難處理的一些金屬和合金，能與這種混合酸反應而被溶解。這種混合酸對于溶解金屬鈦、鈮、鉭、鋯、鉿、鎢及其合金特別有效，也可用來溶解錸、錫及錫合金、各種碳化物及氮化物、鈾及鎢礦石、硫化物礦石及各種硅酸鹽。

6.4、H2S04:H3P04，常用的比例為1:1(v/v)此種混合酸可在低壓下產(chǎn)生極高的溫度，因此要小心使用。H3P04的作用是充當助溶劑。用于消解陶瓷，尤其是一些含鋁高的陶瓷和耐火材料等。

6.5、HN03、HCl、HF混酸
先配制王水(HCl:HN03=4:1,v/v)，再將王水:HF=7:3(v/v)配制?；蛘咭訦N03:HCI:HF=5:15:3配制(v/v)。這種混酸適用于消解合金、矽酸鹽、巖石、熔渣、沸石、玻璃、陶瓷等。

7、H2S04硫酸(1.84，98.3%)，沸點338℃
硫酸是許多有機組織、無機氧化物、合金、金屬及礦石等的有效溶劑。它幾乎可以破壞所有的有機物。但在密閉消解時要嚴格監(jiān)控反應溫度，因為濃H2S04在達到沸點溫度時可能熔化聚四氟乙烯內罐，濃H2S04的沸點是338℃，而聚四氟乙烯的使用溫度不能超過240℃。所以，一般不單獨用H2S04，而是與HN03一起組合使用。

不同酸的搭配可以有效快速對樣品中的特定元素進行消解測定，金屬樣品消解常見應用有金屬制造、金屬礦石冶煉等。

二、了解完酸后，再告訴你7個黑色金屬樣品前處理方法

方法一王水
稱取0.1～0.2克樣品置于100ml兩用瓶中，加入30ml稀王水(1+2)，放置實驗電熱板低溫加熱，至完全溶解，用少量水沖洗瓶壁，加熱煮沸，冷卻至室溫，稀釋至刻度，搖勻后干過濾，待測。(中、高C、W、Nb材料除外)。

方法二王水+HF酸
稱取0.1～0.2克樣品置于可以密封的聚四氟乙烯或聚乙烯瓶中，加入10ml王水和10滴HF酸迅速密封好，于60-70℃的水浴中加熱，直到完全溶解，然后流水冷卻至室溫，轉移至100ml聚乙烯容量瓶中，稀釋至刻度，搖勻后干過濾，待測。(需配耐氫氟酸進樣系統(tǒng))

方法三王水+硫磷水混合酸+硝酸
稱取0.1～0.2克樣品置于200ml錐形杯中，加入10ml王水放置實驗陶瓷加熱板進行加熱至溶解，然后加入14ml硫磷水混合酸(1+1+2)，繼續(xù)加熱直冒白煙，滴加硝酸直至碳化物被氧化完全，稍冷，沿杯壁加入30-40ml水，搖勻，加熱溶解鹽類，冷卻至室溫，轉移至100ml容量瓶中，稀釋至刻度，搖勻后干過濾，待測。(此方法不能用于測定Si，而且由于磷酸的存在影響P的測定)

方法四硫硝+硫酸銨+二氧化錳+亞硝酸鈉
稱取0.1～0.2克樣品置于150ml錐形瓶中，加入85ml硫硝混合酸(50+8+942)加熱溶解，然后加入lg過硫酸銨放置HT-300實驗陶瓷電熱板繼續(xù)低溫加熱，待試樣溶解完全后，煮沸2-3分鐘，若有二氧化錳沉淀析出，滴加數(shù)滴1%亞硝酸鈉溶液，煮沸1分鐘，冷卻至室溫，轉移至100ml容量瓶中，稀釋至刻度，搖勻后干過濾，待測。

方法五鹽酸+硝酸+檸檬酸
稱取0.1～0.2克樣品置于150ml錐形瓶中，加入25毫升鹽酸加熱至接近沸騰，再加入5毫升硝酸放置DS-360石墨消解儀低溫加熱溶解半小時，如果樣品含鎢高時在溶解后的溶液中加入5-10毫升30%的檸檬酸，稀釋定容待測。

方法六硝酸+HF酸
稱取0.1～0.2克樣品置于150ml聚四氟乙烯燒杯中，加入15毫升硝酸邊搖動邊加入3-5毫升氫氟酸，直到式樣完全溶解，加入10毫升高氯酸于HT-300實驗電熱板上加熱到冒白煙，繼續(xù)濃縮到體積約3毫升，取下冷卻，加入30毫升熱水溶解鹽類，用定量濾紙過濾到100毫升容量瓶中，溫水洗滌后定溶待測。

方法七酒石酸+鹽酸
稱取2克樣品，置于1克酒石酸的100毫升三角瓶中。加硝酸10毫升，鹽酸5毫升溶解，冷卻，稀釋至刻度。

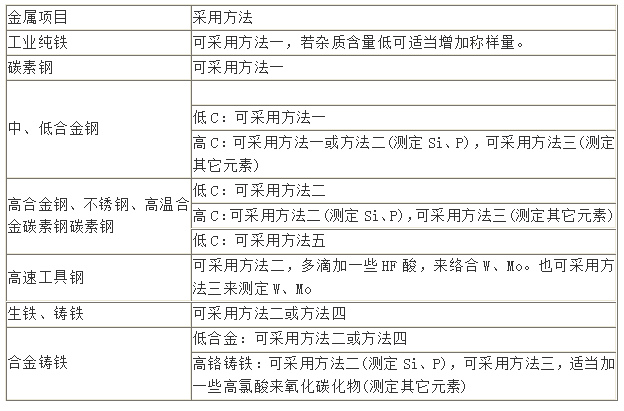

硅鐵中雜質分析測定實例
稱取0.5000g的樣品，置于120ml鉑金皿中，加入15毫升硝酸,搖勻,小心滴加氫氟酸至樣品溶解清亮，用水沖洗皿壁,加入5毫升高氯酸，放置石墨消解儀中消解孔繼續(xù)加熱至冒高氯酸白煙取下，冷卻,用水沖洗杯壁，然后繼續(xù)加熱蒸發(fā)至近干，取下冷卻。加入15毫升(1+1)鹽酸，用少量水沖洗四壁，加熱溶解鹽類取下冷卻，轉移到100毫升容量瓶，稀釋定容，搖勻后待測。

三、有色金屬及其它樣品前處理消解方法

有色金屬在各行各業(yè)的應用非常廣泛，例如飛機、導彈、火箭、衛(wèi)星、核潛艇等尖端武器以及原子能、電視、通訊、雷達、電子計算機等等。不同的成分組成分類出不同的合金材料，對材料的元素成分檢測一般采用直讀光譜儀、ICP-MAX、波譜等設備，檢測方法通常分為有損檢測與無損檢測，而有損檢測通常為化學分析。
化學分析前則需要對樣品進行前處理消解，不同的樣品通過不同的酸體系處理后再進行分析測定元素組成。文章中分享七種酸消解方法，針對檢測不同的對象可以選擇適合的方法。

一、有色金屬前處理方法

前處理方法一
稱取一定量的樣品(視樣品含量高低而定)，置于100ml兩用瓶中，加入20ml硝酸(1+1)采用實驗電加熱板低溫加熱，至完全溶解，用少量水沖洗瓶壁，加熱煮沸，冷卻至室溫，稀釋至刻度，搖勻，(若有不溶物干過濾)待測。

前處理方法二
稱取一定量的樣品(視樣品含量高低而定)，置于100ml兩用瓶中，加入20ml混合酸(3份硝酸+1份鹽酸+4份水)低溫加熱，至完全溶解，用少量水沖洗瓶壁，加熱煮沸，冷卻至室溫，稀釋至刻度，搖勻，(若有不溶物干過濾)待測。

前處理方法三
稱取一定量的樣品(視樣品含量高低而定)，置于100ml兩用瓶中，加入20ml混合酸(6份硝酸+1份鹽酸+7份水)低溫加熱，至完全溶解，用少量水沖洗瓶壁，加熱煮沸，冷卻至室溫，稀釋至刻度，搖勻，(若有不溶物干過濾)待測。

前處理方法四
稱取一定量的樣品(視樣品含量高低而定)，置于100ml兩用瓶中，加入20ml硝酸(1+1)采用電熱板低溫加熱，至完全溶解，用少量水沖洗瓶壁，加熱煮沸，冷卻至室溫，稀釋至刻度，搖勻，(若有不溶物干過濾)待測。

前處理方法五
稱取一定量的樣品(視樣品含量高低而定)，置于100ml聚四氟乙烯燒杯中，加入10mlNaOH溶液(20%)，放于陶瓷加熱板上加熱溶解直至不再反應，滴加幾滴過氧化氫，然后轉移到盛有20mlHCL溶液(1+1)的100ml聚四氟乙烯燒杯中，若有黑色氧化物，滴加過氧化化氫并加熱，使之完溶解，冷卻后，轉移至入100ml容量瓶中，稀釋至刻度，搖勻后待測。

前處理方法六
稱取一定量的樣品(視樣品含量高低而定)，置于100ml聚四氟乙烯燒杯中，加入10ml硝酸加熱溶解，滴加數(shù)滴HF酸直至反應完全，用少量水沖洗杯壁，搖勻，冷卻至室溫，轉移到100ml聚四氟乙烯容量瓶中，稀釋至刻度，搖勻后待測。(需配耐氫氟酸系統(tǒng))

前處理方法七
稱取一定量的樣品(視樣品含量高低而定)，置于100ml聚四氟乙烯燒杯中，加入20ml硫酸溶液(1+1)，放于陶瓷加熱板上加熱溶解直至不再反應，滴加幾滴硝酸氧化，稍冷，用少量水沖洗杯壁，搖勻，冷卻至室溫，轉移到100ml容量瓶中，稀釋至刻度，搖勻后待測。

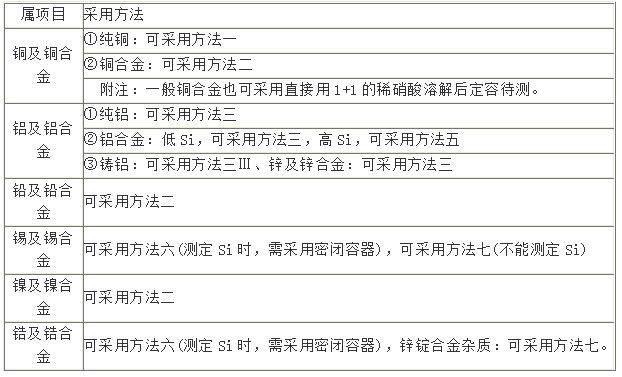

二、其它樣品檢測方法

1、堿金屬熔融分解法
堿金屬熔融分解法主要由于地質硅酸鹽、陶瓷、耐火材料、金屬、合金等領域。主要的熔劑有偏硼酸鋰(LiBO2)、四硼酸鋰(Li2B4O7)、碳酸鈉(Na2CO3)、氫氧化鈉(NaOH)、過氧化鈉(Na2O2)等。氧化經(jīng)熔融后，熔塊水提取并用酸酸化，其優(yōu)缺點已在前面論述。以下介紹幾種熔融分解的方法。

A)偏硼酸鋰熔融分解試樣
稱取0.1g試樣于石墨或鉑金坩堝中，加0.5gLiBO2,于1000℃馬弗爐中熔融5-10分鐘。冷卻后用50毫升5%硝酸提取。用5%硝酸定容至100毫升。

B)用碳酸鈉熔融分解試樣
稱取0.1g樣品(硅酸鹽)于鉑金坩堝中，與1g無水碳酸鈉充分攪拌，面上鋪一層無水碳酸鈉，放于950-1000℃馬弗爐中熔融40分鐘。冷卻后用(1+2)HCl提取。

C)用過氧化鈉熔融分解試樣
稱取0.2g樣品(硅酸鹽)于鎳坩堝中，與2gNa2O2和1gNa2CO3充分攪拌搖均。放于950-1000℃馬弗爐中熔融10-20分鐘。取下稍冷，浸泡于裝有適當熱水的塑料杯中，熱水沖洗干凈坩堝。邊攪拌邊緩慢加入25毫升(1+1)HCl，滴加幾滴雙氧水直到溶液清亮(雙氧水的量控制到一致)。轉移到200毫升容量瓶中，流水冷卻至室溫，用水稀釋到刻度。準確分取10毫升于200毫升容量瓶，加入10毫升(1+1)HCl，稀釋定容，待測。

2、工業(yè)硅中的成分測定
稱取0.5000g的樣品，置于250m聚四氟乙烯燒杯中，用少量純水潤濕，加入10ml氫氟酸，緩慢滴加硝酸(1+1)至試樣基本溶解，置于電熱板上加熱15分鐘后取下，加入5毫升高氯酸，繼續(xù)加熱至冒高氯酸白煙取下，用水沖洗杯壁，再加熱蒸發(fā)至近干，取下。加入5毫升(1+1)硝酸，用少量水沖洗四壁，加熱溶解鹽類取下冷卻，轉移到100毫升容量瓶，稀釋定容，搖勻后待測。

3、電解錳的成分測定
稱取1.0000g的樣品，置于250m燒杯中，用少量純水潤濕，蓋上表面皿，緩慢加入20ml濃硝酸，加熱使樣品完全溶解，加入15毫升高氯酸，加熱至冒白煙，在高氯酸白煙蒸汽沿燒杯壁呈回流狀態(tài)下保持15分鐘左右，取下。稍冷后，加入約30毫升溫水溶解鹽類。滴加亞硫酸氫鈉(10%)溶液使二氧化錳等分解。用中性濾紙過濾于250毫升容量瓶中，用溫水洗滌到無酸性，冷卻至室溫，用水定容。

4、電解鉛中的雜質測定
稱取5.g左右的樣品，置于250m燒杯中，緩慢加入70ml(1+2)的稀硝酸，緩慢加熱溶解。待溶解完畢后轉移溶液到100毫升容量瓶中，加入10毫升濃鹽酸沉淀處理基體鉛，定容后靜置澄清，取上層清液分析測定。

5、鉻中的成分測定
稱取1.0000g的樣品，置于250m燒杯中，用少量純水潤濕，蓋上表面皿，加入15毫升高氯酸，加熱分解，待基本溶解后，繼續(xù)蒸發(fā)約10分鐘使其冒白煙，取下稍微冷卻，加入約50毫升溫水溶解鹽類，定量濾紙過濾到100毫升容量瓶中，溫水洗滌后定溶待測。

6、硅鐵中的硅分析
稱取研細的硅鐵試樣(過200篩選)0.1克，置于鉑金皿中，加入(1+1)硫酸4毫升，氫氟酸(40%)15毫升，然后仔細滴加硝酸(1+1)6毫升。待激烈反應過后，低溫加熱至試樣完全溶解(如有未分解的試樣，補加HF5毫升，濃硝酸10毫升)。待溶液清亮后，繼續(xù)加熱蒸發(fā)至近干。然后加入鹽酸(1+1)5毫升，加熱至殘渣完全溶解。轉移入100毫升容量瓶定容，然后分取10毫升到100毫升容量瓶定容，分析測定。

7、稀土元素樣品處理
樣品經(jīng)堿(過氧化鈉)熔融后，加入適量的三乙醇胺溶液和EGTA溶液，加熱煮沸溶解熔塊。過濾后用鹽酸溶解稀土氫氧化物沉淀。然后用適量的1.25mol/L鹽酸洗提Al、Ca、Mg等雜質，并棄去。最后用一定量的3.5mol/L鹽酸洗提稀土元素，最后定容分析。

8、測定工業(yè)鎵雜質含量
將試料0.5g置于聚四氟乙烯燒杯中，加入2mL硝酸，蓋上表皿，置于電熱板上溫熱使試樣分散后取下。加入5mL鹽酸，待劇烈反應停止后，將燒杯置于電熱板上加熱使試樣完全溶解。將地熱板溫度升高至約160℃，濃縮溶液體積至約為1mL。取下燒杯，用約5mL去離子水沖洗表皿及杯壁，冷卻。用去離子水定容于50mL的PP刻度管，混勻。隨同試料做空白試驗。
歐洲ROHS指令樣品測定實例測試塑膠中總Cd含量范圍在10ppm-3000ppm。但不適合于多氟化塑膠材料。

1、硫酸和雙氧水混合物的濕式消解方法
準備至少2g均勻同質的樣品備于分析。將樣品剪小成小片，每一片不大于0.1g。稱取大約0.5g測試樣品，精確度為mg，放入消解設備中，執(zhí)行重復兩份的分析。將燒杯防于加熱平板，加入10mL硫酸，加熱到一個較高的溫度來消解和炭化有機物質。當產(chǎn)生白色煙霧的時候，再持續(xù)加熱大約15分鐘。將燒杯取下，冷卻大約10分鐘。然后慢慢的加入4個5mL的雙氧水溶液。每次加入雙氧水后允許反應平和后再次加入。注意：由于可能有飛濺的可能，任何反應的燒杯都必須在加入雙氧水過程中始終保持加蓋。再次加熱大約十分鐘，然后冷卻大約5分鐘，再加多5mL的雙氧水，重新加熱。直到不再有有機物質時停止此步驟。冷卻到室溫后，小心用水稀釋。沖洗燒杯，移入100mL的容量瓶。用取離子水稀釋到刻度?；旌暇鶆?。如果此時有不可溶解的物質存在，其可能妨礙分析，因此必須使用Membrane濾紙過濾去除。用同樣的方式制備試劑空白溶液。

2、聚合性的或者類似材料，包括薄板，等其他幾種材料
本歐洲標準的本部分規(guī)定元素Sb,As,Ba,Cd,Cr,Pb,Hg,Se從玩具材料(接觸不到的材料例外)以及玩具材料零件中析出的要求和測試方法。

樣品制備
取得不小于100mg的聚合物或者類似材料的測試部分，避免加熱材料，根據(jù)下面的指導。
從材料最薄的交叉部分剪取，以確保測試部分的表面積盡可能的大。每一測試部分不應被壓縮，且?guī)缀纬叽绮淮笥?mm。
如果試驗樣品在材質上不單一，測試部分必須從每種不同的材料上取得。每種材料質量要大于10mg。當某一種材料質量介于10mg到100mg之間，其測試部分的質量應該報告為：un10e)，相關元素計算定量時以測試材料用到100mg計算。

測試步驟
使用合適體積的容器，用50倍其質量的0.07M的鹽酸溶液混合測試材料部分，溫度為：37度正負2度。如果測試部分的材料為10mg到100mg之間，則在37度正負2度用5.0mL的0.07M的鹽酸混合。搖晃1分鐘，檢查混合物的酸度，如果pH大于1.5,則逐滴加入2M左右的鹽酸，同時搖晃，直到pH達到1.0~1.5之間?；旌衔镒⒁獗芄?。在37度正負2度攪拌樣品1h，然后保溫靜置1h。然后迅速分離固體，首先過濾，如有必要進行離心。分離必須盡快在靜置完成后完成。離心不得超過10分鐘。同時報告為under10e)。如果所得的溶液在分析之前要保存超過一個工作日，那么就必須加入鹽酸來保存穩(wěn)定，以便所儲存的溶液的濃度大約為：1M。

3、沉積物，淤泥和土壤的酸消解法：16種國標土壤消解方法

消解方法1
（HJ/T166）0.5g土樣置于四氟乙烯消解管中，插入智能石墨消解儀的消解孔中，然后幾滴水潤濕后，加入10ml濃HCl，控制器設定低溫（80-100℃）加熱蒸發(fā)剩約5ml時，加入15ml濃硝酸，繼續(xù)加熱（100-120℃）至粘稠，再加入10ml氫氟酸繼續(xù)加熱，（120℃）并適時搖動消解管。最后加入5ml高氯酸，并加熱至白煙冒盡（130℃），分解物呈白色或淡黃色粘稠物。冷卻后用稀酸溶液（10%硝酸）沖洗消解管內壁及消解管蓋，溫熱溶解殘渣，冷卻后定容至50ml。
方法適用于測試土壤中的銅、鉛、鋅、鉻、鎘、砷等。

消解方法2
（GB/T17141-1997、17138-1997）0.3g土樣置于50ml四氟乙烯坩堝中，少量水潤濕后加入10ml濃鹽酸，低溫加熱（80-100℃）蒸發(fā)至約剩3ml時，取下稍冷；然后加入5ml硝酸、4ml氫氟酸、2ml高氯酸，加蓋陶瓷電熱板加熱（120℃）1h左右，然后開蓋繼續(xù)加熱飛硅（常搖動坩堝）。當加熱至濃厚白煙出來時，加蓋，除去有機物。當白煙散盡內容物變粘稠時，取下稍冷，用少量水沖洗坩堝內壁，加入1ml（1+1）鹽酸溶液溫熱溶解殘渣。轉移至25ml容量瓶定容待測。
方法適用于GFAA法測土壤中鉛、鎘。也適用于FAA法測試土壤中銅、鋅。

消解方法3
（GB/T17140-1997）如最后一步改用（1+5）硝酸溶液1ml溶解殘債，則可轉移至100ml分液漏斗中，加水約50ml，搖勻。再加入2mol/L的KI溶液2.0ml，2ml10%的抗壞血酸溶液，搖勻。然后準確加入5.0ml的MIBK，振搖1-2min，靜置分層，有機相待測。
方法適用于FAA法測土壤中鉛、鎘。
如加入KI出現(xiàn)沉淀，證明高氯酸未驅除干凈。大量沉淀會導致測試結果偏低，建議用NaI代替KI。

消解方法4
方法適用于FAA法測土壤中總鉻。
（GB/T17137-1997）取0.2g土樣與四氟乙烯坩堝中，少量水潤濕后，加入（1+1）硫酸5ml，濃硝酸10ml，加蓋在陶瓷電熱板加熱（120℃）1h左右，開蓋繼續(xù)加熱；待分解物粘稠后，加入5ml氫氟酸中溫除硅，經(jīng)常搖動坩堝。加熱至三氧化硫白煙后，加蓋繼續(xù)加熱30min，然后取下坩堝稍冷后，用少量水沖洗干過內壁和蓋子，再加熱是白煙散盡并蒸至內容物呈不流動態(tài)。取下坩堝稍冷，加入1+1鹽酸3ml溫熱溶解殘渣，轉移至50ml容量瓶中，加入5ml10%的氯化銨溶液后定容。

消解方法5
方法適用于CVAA法測土壤中總汞。注意器皿清洗和全程序空白樣品檢查。如試樣有機質較多，可預先用5ml硝酸回流40min。
（GB/T17136-1997）取1g土樣于150ml錐形瓶中，少量水潤濕樣品后，加入（1+1）硫酸-硝酸混酸8ml，待反應停止后，加入蒸餾水10ml，2%的高錳酸鉀溶液10ml，瓶口插一漏斗，陶瓷電熱板加熱（80-100℃）45min，然后取下冷去。分解過程中如紫色褪去，應隨時補加高錳酸鉀溶液，保證體系中高錳酸鉀過量。臨測定前搖動中加入20%的鹽酸羥胺溶液，使紫色剛好褪去及容器壁上的二氧化錳全部褪色。

消解方法6
方法適用于土壤中鎘、鈷、銅、鉻、錳、鎳、鉛、鋅、釩、砷、鉬、銻共12種元素的ICP-MS法測定。
（HJ803-2016）取0.1g土樣置于四氟乙烯密閉消解罐中，加入6ml王水，微波消解47min；消解結束后靜置冷卻，慢速濾紙過濾，純水定容至50ml。

消解方法7
方法適用于土壤中鎘、鈷、銅、鉻、錳、鎳、鉛、鋅、釩、砷、鉬、銻共12種元素的ICP-MS法測定。
（HJ803-2016）取0.1g土樣置于100ml錐形瓶中，加入6ml王水，放上玻璃漏斗陶瓷電熱板微沸2h；消解結束后靜置冷卻，慢速濾紙過濾，純水定容至50ml。

消解方法8
方法適用于土壤中鉈、鈹、錳、銅、鉛、鋅、鎘、鉻、鎳、鈷、釩共11種元素的測定。
（HJ832-2017）取0.25-0.5g土樣置于四氟乙烯消解罐中，依次加入6ml硝酸、3ml鹽酸、2ml氫氟酸，使樣品和消解液充分混勻，按程序微波消解48分鐘；消解結束后靜置冷卻，1%硝酸定容至25ml。

消解方法9
方法適用于土壤中砷、鉍、汞、銻、硒共5種元素的測定。
（HJ832-2017）取0.25-0.5g土樣置于消解罐中，依次加入2ml硝酸、6ml鹽酸，使樣品和消解液充分混勻，按程序微波消解35分鐘；消解結束后靜置冷卻，實驗用水定容至25ml。

消解方法10
方法適用于土壤中汞、砷、硒、鉍、銻的AFS法測定。
（HJ680-2013）取0.1-0.5g土樣與250ml三角瓶中，加入6ml鹽酸、2ml硝酸，混勻樣品；按程序微波消解45分鐘，冷卻定容50ml。

消解方法11
方法適用于土壤中總鉻的ICP-AES法測定。
（HJ491-2009）取0.2-0.5g土樣置于四氟乙烯坩堝中，加2滴蒸餾水潤濕樣品后，加入10ml鹽酸，低溫加熱至3ml，稍冷；然后加入5ml硝酸、5ml氫氟酸、3ml高氯酸，加蓋后陶瓷電熱板中溫加熱1h，然后開蓋控溫150℃飛硅；消解完全后，加熱3ml鹽酸溶解殘渣后，轉移到50ml容量瓶中，加入5ml氯化銨溶液，用水定容待測。

消解方法12
方法適用于土壤中總鉻的測定。
（HJ491-2009）取0.2土樣置于微波消解罐中，加2滴蒸餾水潤濕樣品后，加入6ml硝酸、2ml氫氟酸，按照升溫程序消解30min；冷卻后轉移到50ml四氟乙烯坩堝中，加入2ml高氯酸，控制溫度150℃飛硅；冷卻后加入3ml硝酸溶解殘渣后，轉移到50ml容量瓶中，加入5ml氯化銨溶液，用水定容待測。

消解方法13
方法適用于土壤中除汞以外的GFAA或ICP-MS全元素分析。
（EPAmethod3050B）取1g樣品置于四氟乙烯坩堝中，加入10mL的1:1的硝酸，加熱樣品至95±5℃，不沸騰蒸餾10-15分鐘，讓樣品冷卻，加入5mL濃硝酸，重新蓋上蓋子回流加熱30分鐘。如果有棕色的煙生成，表明樣品被HNO3氧化，重復這一步驟(每次加入5mL濃硝酸)，直到樣品不再有棕色的煙產(chǎn)生，表明樣品已完全同硝酸反應。將溶液不沸騰蒸發(fā)至大約5mL，或在95±5℃不沸騰加熱兩小時。樣品溶液須始終覆蓋容器的底部。
然后使樣品冷卻，加入2mL水和3mL30%的雙氧水，重新放到熱源上，加蓋加熱讓它與過氧化氫反應。（此步驟須注意，不要讓樣品由于大量的氣泡冒出造成樣品的損失，加熱直到不再有大量氣泡產(chǎn)生,然后將容器冷卻。冷卻5分鐘后，再緩慢加入10mL30%的雙氧水。（此步驟須注意,不要讓樣品由于大量的氣泡冒出造成樣品的損失）。繼續(xù)加入30%的雙氧水，每次為1mL，同時加蓋加熱，直到樣品中只有細微氣泡或大致外觀不發(fā)生變化。繼續(xù)加熱，直到溶液體積減小至大約5mL，或在95±5℃下不沸騰蒸餾2小時。冷卻，濾去固形物，定容至100mL。加入的雙氧水總體積不應超過10mL。

消解方法14
方法適用于土壤中除汞以外的FLAA或ICP-AES全元素分析。
（EPAmethod3050B）取1g土樣，加入2.5mL濃硝酸和10mL濃鹽酸加蓋蒸餾15分鐘，冷卻后，將消解液通過定量濾紙過濾，收集濾液至100mL的容量瓶中。先用不超過5mL熱鹽酸（約95℃）沖洗漏斗中的濾紙，接著用20mL試劑水（約95℃）沖洗。將洗液收集至同一容量瓶中。從漏斗中取出濾紙和殘渣，放回到容器中。加入5mL濃硝酸，將容器放回到熱源上，加熱至95±5℃直到濾紙被消解。將殘渣再次過濾，并將濾液收集至同一100mL的容量瓶中。讓濾液冷卻，然后稀釋至體積。如果容量瓶底部有沉淀生成，加入濃HCl使沉淀溶解，HCl的體積最大不超過10mL。沉淀溶解之后，用試劑水將溶液稀釋至100ml待測。在冷卻初級或次級濾液時，溶解度受溫度影響很大的高濃度金屬鹽可能會形成沉淀。如果冷卻時容量瓶內有沉淀生成，不要將溶液稀釋至體積。

消解方法15
方法適用于含硅質較多、基體較復雜的土壤中重金屬的分析。如不對消解液趕酸，應加大標準曲線稀釋液的酸度，盡量使標準曲線的基體與消解液匹配。
（EPAmethod3052）取0.5土樣置于微波消解罐中，加入3ml的去離子水，9ml濃硝酸和3ml氫氟酸和3ml鹽酸，密閉后，5min升溫到180℃，在180℃保溫10min，然后冷卻。轉移到50ml容量瓶中定容待測。如測試儀器無耐氫氟酸系統(tǒng)，可加入硼酸來保護石英矩管。

消解方法16
方法適用于普通土壤、底泥中重金屬的分析。可不對消解液趕酸，應加大標準曲線稀釋液的酸度，盡量使標準曲線的基體與消解液匹配。
（EPAmethod3051/3051A）取0.5土樣置于微波消解罐中，加入10ml濃硝酸（或者12ml逆王水），密閉后，5.5min升溫到175℃，在175℃保溫10min，然后冷卻。轉移到50ml容量瓶中定容待測。

土壤前處理消解方法合理選擇
評價處理方法的選擇是否合理，一般應遵循以下準則：
①所選方法應能最有效地除去測定的干擾組分，否則即使方法簡單、快速也不宜采用；
②待測組分的回收率要足夠高；
③操作簡便、省時；
④盡可能避免使用昂貴的試劑和儀器、以保持成本低廉。對于一些新型高效、簡便可靠而自動化程度又很高的樣品預處理技術，盡管所需儀器的價格較為昂貴，但因其效率和效益顯著，必要的投資還是值得的；
⑤對生態(tài)環(huán)境和人體健康不產(chǎn)生影響，即所選預處理方法少用或不用污染環(huán)境或影響人體健康的試劑。對于必須使用的試劑，定要設法做到能循環(huán)使用，或使其危害降至最低限度。

對樣品前處理消解有更好的看法與建議可以發(fā)表你的看法，了解更多有關樣品前處理消解方法、方案關注儀德網(wǎng)站，新鮮資料一手更新。
